Троллейный шинопровод серии KLM-T 0842 (10-140А)
Изолированные однополюсные шинопроводы KLM-T 0812 с закрытым профилем используются для питания козловых, мостовых и портальных кранов, технологического оборудования, аттракционов и транспортных пассажирских систем. Соединение системы: система PL (вставная), система JT (со стыковым зажимом), система AN (с угловым зажимом), система CS (с заправкой проводника).
Номинальный ток (с заправкой проводника (CS): 10,35,60,100А
Номинальный ток (вставная система PL): 35,60А
Номинальный ток (с закруткой): 35,60,100,140А
Номинальное напряжение: 35-690В
Скорость перемещения токосъемника: до 150 м/мин
Температура: - 30 °C +55 °C
Материалы проводников: медь / дата-металл
Длина секции: 4м
Количество проводников: 4-5-7
Степень защиты: IP23 (с уплотнителем IP24).
Секции троллейного шинопровода KLM-T 0842
- Система CS (с заправкой проводника)
- Система PL (вставная)
- Система AN (с угловым зажимом)
- Система JT (со стыковым зажимом)
- Шины с горизонтальным изгибом
- Шинодержатели
- Фиксаторы
- Торцевые заглушки
- Наконечный подвод питания до 60 А
- Наконечный подвод питания до 100–140 А
- Промежуточный подвод питания с направляющей для одной жилы до 60 А
- Промежуточный подвод питания для AN (с угловым зажимом)
- Промежуточный подвод питания с зажимным корпусом до 140 А
- Компенсирующие термо-соединители (со 100 мм компенсации) для системы CS (с заправкой проводника)
- Компенсирующие термо-соединители (со 100 мм компенсации) для систем PL, JT и AN
- Переходная воронка
- Входная воронка
- Токопотребители с кабелем подключения
- Двойной токоприёмник
- Токопотребители для передачи данных до 7 проводников (с одножильным кабелем в оболочке)
- Цепочный захват
- Вилочный захват
- Пружинный захват
- Уплотнительная ламель
- Укрепляющая скоба для корпуса из пластика
- Комплект для монтажа подключения к воронке
- Полумуфта
- Контактная щётка для токопотребителя
- Монорельсовая тележка системы CS (с заправкой проводника)
- Деревянная кассета для упрощённой заправки проводника для система CS (опционально)
- Кувалда для позиционирования для системы AN (с угловым креплением)
- Заправочный инструмент для уплотнительной ламели
- Натяжная планка
- Прихват
- Приварная натяжная планка
Системные компоненты
Токопроводящие шины
Проводники из меди или ДАТА-металла зафиксированы в высококачественных изоляционных корпусах и производятся с 4, 5 и 7 жилами для номинального тока от 35 до 140 А. Стандартные длины профиля в 4000 мм позволяют достичь лёгкий обиход и быстрый монтаж. Менее длинные элементы могут быть произведены по договорённости. Дополнения опциональными зажимами и блокирующими выступами, предназначенных для токопотребителей и интегрированная маркировка PE, дополняют профиль.
Шинные соединения
• Вставные контакты: Система PL вставная до 60 А
• Угловые контакты: Система АN до 60 А
• Стыковые контакты: Система JT до 140 А
В качестве альтернативы к выше приведенным системам, существует возможность заправить проводники без разрывов и соединений — система CS с заправкой ленты (до 100 А). Комбинация систем АN и CS делает переход между сегментами особенно простыми. К примеру в комбинации с изогнутыми шинами.
Подвес
Переставные клипс-держатели шин позволяют быструю, надёжную и оптимизированную установку сегментов одним человеком.
Подводы питания
Подводы питания существуют как в наконечных так и в промежуточных исполнениях. Кроме того могут использоваться переходные токоподводящие компоненты с помощью комплекта переоборудования.
Соединения компенсирующие температурные расширения
Изменения температуры воздуха в помещении и нагрев контактной шины приводят к увеличению длины. Для компенсации удлинения используются специальные соединения. Количество нужных компенсирующих соединений зависит от разницы температуры, самих установок и длин их участков. Дополнительные подводы питания не требуются, т.к. система подачи электричества не прерывается.
Входные и переходные приспособления
В местах прерывания троллейного подвода, к примеру при прерывании звена на защищённых от пожара дверях, устанавливаются воронки, предназначенные для входа и выхода токопотребителей.
Токопотребительная тележка
Передвижные токопотребители изготовляются с 4, 5 и 7 проводниками. В целях экономии энергии и при напряжении более 35 В используется медно-графитовый уголь. Для передачи данных и при низком напряжении, менее 35 В, рекомендуется серебрянно- графитовый уголь в сочетании с дата-металлом в качестве проводника. Для достижения лучшего контакта и для переходов используются сдвоенные токопотребители.
Захват
Захват выполняет функцию разъединения сил и позиционирование токопотребителя при покидании шинного профиля. Для прямых, непрерывных шин больше подходят цепные или вилочные захваты. Для изгибов используются также вилочные захваты. В установках с покиданием шин токопотребителем обязательно используется пружинный захват. Он удерживает токопотребитель после того как он покидает шину в нужной позиции.
Альтернативные соединения
Многофункциональное использование при помощи различных видов соединений для любых требований.
Особенности системы JT (со стыковым зажимом)
• быстрое соединение,
• подходит для больших профильных сечений,
• от 100 А до 140 А (100 % продолжительности работы).
Особенности системы AN (с угловым зажимом)
• быстрое и удобное решение,
• может использоваться с системой заправки проводника,
• от 35 А до 60 А (100 % продолжительности работы)
Особенности системы CS (с заправкой проводника)
• для неприрывных проводниковых шин,
• простой монтаж и свободный доступ,
• 35 А, 60 А до 100 А (100 % продолжительности работы).
Особенности системы PL (вставной)
• простое соединение,
• идеально подходит для коротких установок,
• от 35 А до 60 А (100 % продолжительности работы)
Система JT (со стыковым зажимом)
Система AN (с угловым зажимом)
Система CS (с заправкой проводника)
Система PL (вставная)
Технические характеристики
Конфигурация системы

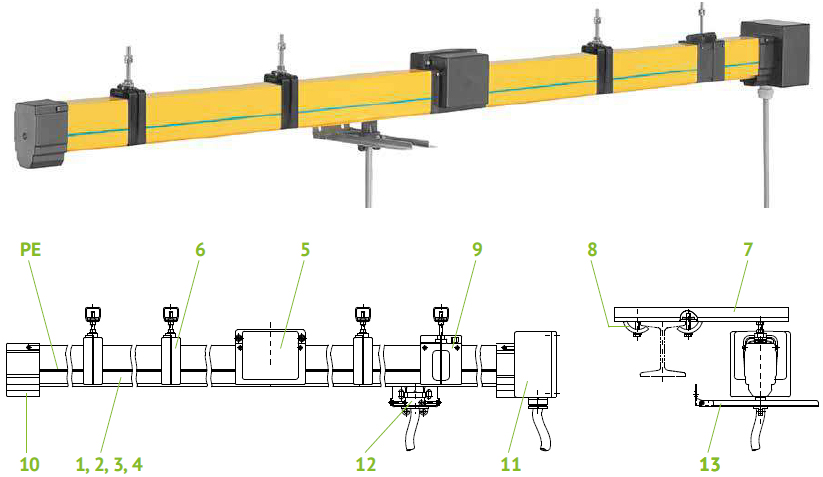

Закрытый троллейный токоподвод серии PL (вставной, 4-проводниковый)
Для прямолинейного подвода энергии (L1, L2, L3, PE) с ограниченной длиной и малым/средним весом рекомендуется применение 4-х проводниковой «вставной системы» со стандартными компонентами.
Образец заказа стандартной полной системы
| Позиция | Штук | Части для 35 А (Артикул) | Наименование | Части для 60 А (Артикул) |
| 1 | ..* | KLM-T-084211-34х4х12 | Шинопровод, длиной 4 м | KLM-T-084211-54х4х12 |
| 2 | ..* | KLM-T-084211-33х4х12 | Шинопровод, длиной 3 м | KLM-T-084211-53х4х12 |
| 3 | ..* | KLM-T-084211-32х4х12 | Шинопровод, длиной 2 м | KLM-T-084211-52х4х12 |
| 4 | ..* | KLM-T-084211-31х4х12 | Шинопровод, длиной 1 м | KLM-T-084211-51х4х12 |
| 5 | ..* | KLM-T-084222-0 | Соединитель | KLM-T-084222-0 |
| 6 | ..* | KLM-T-084243-11 | Шинодержатель с установочной шпонкой | KLM-T-084243-11 |
| 7 | ..* | KLM-T-020185-0500 | Натяжная планка (рука), длиной 500 мм | KLM-T-020185-0500 |
| 8 | ..* | KLM-T-020181-08 | Прихват с зажимом 6-25 мм | KLM-T-020181-08 |
| 9 | 1 | KLM-T-084233-11 | Точечный держатель с установочной шпонкой | KLM-T-084233-11 |
| 10 | 1 | KLM-T-084271 | Торцевой колпак | KLM-T-084271 |
| 11 | 1 | KLM-T-084251-051 | Наконечный подвод | KLM-T-084251-052 |
| 12 | 1 | KLM-T-084201-4х11** | Токопотребитель с 1-метровым кабелем подключения | KLM-T-084201-4х21*** |
| 13 | 1 | KLM-T-084291-2 | Вилка | KLM-T-084291-2 |
* Варьирует с длиной полной системы.
** Номинальный ток при 60 % продолжительности включения: 25 A.
*** Номинальный ток при 60 % продолжительности включения: 40 A.
Система CS (с заправкой проводника)
Технические данные
• Токопроводники упакованы в коробках (возможно использование в виде кассет).
• Использование ДАТА-Металла в агрессивной среде или при низком напряжении для передачи энергии и данных.
• Стандартное расположение.
| Количество контактов | Номинальный ток, А | Материал проводника | Максимальная длина, м | Вес | Артикул | |
| Пластиковый корпус | 5 | - | - | 4 | 5,20 кг | KLM-T-084210-04х513 |
| 7 | - | - | 4 | 5,40 кг | KLM-T-084210-04х7х12 | |
| Кабель для тока | - | 35 | медь | 300 | 0,08 кг/м | KLM-T-084214-3хL* |
| - | 60 | медь | 200 | 0,15 кг/м | KLM-T-084214-5xL* | |
| - | 100 | медь | 100 | 0,23 кг/м | KLM-T-084214-6xL* | |
| - | 10 | датаметалл | 300 | 0,07 кг/м | KLM-T-084214-8xL* | |
| Соединитель | - | - | - | - | 0,12 кг | KLM-T-084221-0 |
Система PL (вставная)
Технические данные
• Стандартное расположение
| Количество контактов | Номинальный ток, А | Материал проводника | Максимальная длина, м | Вес, кг | Артикул | |
| Шинопровод | 4 | 35 | медь | 4 | 7,22 | KLM-T-084211-34х4х12 |
| 5 | 35 | медь | 4 | 7,63 | KLM-T-084211-34х5х13 | |
| 7 | 35 | медь | 4 | 8,79 | KLM-T-08421134х7х15 | |
| 4 | 60 | медь | 4 | 8,21 | KLM-T-084211-54х4х12 | |
| 5 | 60 | медь | 4 | 8,87 | KLM-T-084211-54х5х13 | |
| 7 | 60 | медь | 4 | 9,80 | KLM-T-084211-54х7х15 | |
| Соединитель | - | - | - | - | 0,24 | KLM-T-084222-0 |
Система JT (со стыковым зажимом)
Технические данные
• Стандартное расположение
| Количество контактов | Номинальный ток, А | Материал проводника | Максимальная длина, м | Вес, кг | Артикул | |
| Шинопровод | 4 | 100 | медь | 4 | 9,40 | KLM-T-084212-64x4x12 |
| 5 | 100 | медь | 4 | 10,40 | KLM-T-084212-64x5x13 | |
| 7 | 100 | медь | 4 | 11,20 | KLM-T-084212-64x7x15 | |
| 4 | 140 | медь | 4 | 11,15 | KLM-T-084212-74x4x12 | |
| 5 | 140 | медь | 4 | 12,64 | KLM-T-084212-74x5x13 | |
| 7 | 140 | медь | 4 | 12,87 | KLM-T-084212-74x7x15 | |
| Соединитель | - | - | - | - | 0,24 | KLM-T-084222-0 |
Система AN (с угловым зажимом)
Технические данные
• Стандартное расположение
• Инструмент для окантовки контактов
| Количество контактов | Номинальный ток, А | Материал проводника | Максимальная длина, м | Вес, кг | Артикул | |
| Шинопровод | 4 | 100 | медь | 4 | 9,40 | KLM-T-084213-34х4х12 |
| 5 | 100 | медь | 4 | 10,40 | KLM-T-084213-34х5х13 | |
| 7 | 100 | медь | 4 | 11,20 | KLM-T-084213-34х7х15 | |
| 4 | 100 | медь | 4 | 11,15 | KLM-T-084213-54х4х12 | |
| 5 | 100 | медь | 4 | 12,64 | KLM-T-084213-54х5х13 | |
| 7 | 100 | медь | 4 | 12,87 | KLM-T-084213-54х7х15 | |
| Соединитель | - | - | - | - | 0,24 | KLM-T-084224-4* |
| 0,34 | KLM-T-084224-5* | |||||
| 0,38 | KLM-T-084224-7* |
Основные характеристики дугообразных шин
• Дугообразные шины делятся на вертикальные / горизонтальные, а также на внутренние и наружные.
• Минимальный радиус зависит от формы и размера токопотребителя.
• Крепления располагаются на расстоянии примерно 500 мм.
• Выпрямленная длина дуги не должна превышать 2360 мм.
• AN (угловой зажим) предпочтительно используется в соединительной технике. Он позволяет составление изгибов без выступов и продолжение их другими видами соединений (к примеру системой PL «вставной»). Для этого используются переходники.
• Изгибы действуют как фиксаторы, если только при построении не создаются сдвиги (к примеру крепление с продолговатыми отверстиями). В основном советуется использовать соединения компенсирующие расширение длины шин.

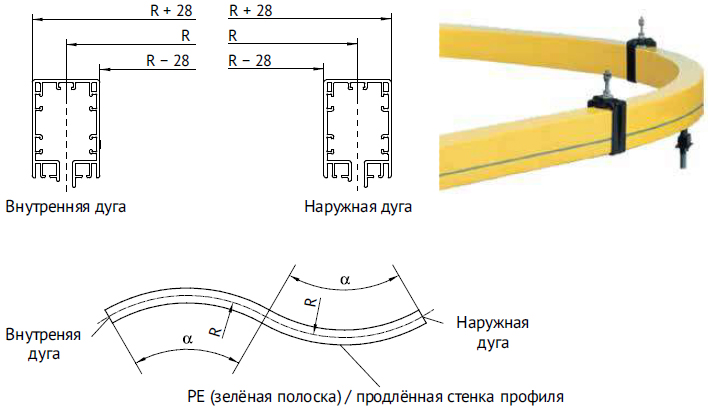

Шины с горизонтальным изгибом
| Радиус R, мм | Угол сгиба α |
| 800 ≤ R < 2750* | по запросу |
| 2750 ≤ R < 3000 | 0°…45° |
| 3000 ≤ R < 4500 | 0°…30° |
| 4500 ≤ R < 6000 | 0°…22,5° |
| 6000 ≤ R | по запросу |
| При радиусе от 27000 мм, изгиб не обязателен | |
Шины с горизонтальным изгибом
| Радиус R, мм | Угол сгиба α |
| 3000 ≤ R < 5000* | по запросу |
| 5000 ≤ R < 6000 | 0°…22,5° |
| 6000 ≤ R | по запросу |

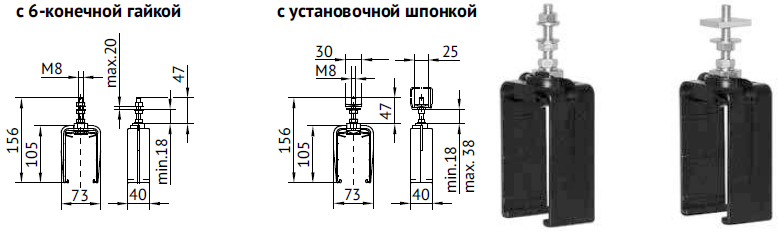

Шинодержатели
Технические данные
• Насаживается, закручивается
• Расстояние при подвесе ≤ 2000 мм
• Тип с установочной шпонкой для монтажа натяжной планки
| Тип | Артикул | Материал | Вес, кг |
| с 6-конечной гайкой | KLM-T-084241-11 | Пластмасса, сталь | 0,11 |
| с установочной шпонкой | KLM-T-084243-11 | Пластмасса, сталь | 0,14 |
Фиксаторы
Технические данные
• Тип с установочной шпонкой для монтажа натяжной планки
| Тип | Артикул | Материал | Вес, кг |
| с 6-конечной гайкой | KLM-T-084231-11 | Пластмасса, сталь | 0,16 |
| с установочной шпонкой | KLM-T-084233-11 | Пластмасса, сталь | 0,18 |
Торцевые заглушки
| Тип | Артикул | Материал | Вес, кг |
| Стандартная заглушка | KLM-T-084271-11 | Пластмасса | 0,13 |
| Заглушка с выходом | KLM-T-084272 | Пластмасса | 0,14 |
Наконечный подвод питания до 60 А
Технические данные
• Используется для CS (с заправкой проводника), PL (вставная) и AN (с угловым зажимом)
• Материал корпуса — пластмасса
• Кабельные наконечники в комплекте поставки
Наконечный подвод питания до 100–140 А
Технические данные
• Используется для CS (с заправкой проводника) до 100 А
• Используется для JT (со стыковым зажимом) до 140 А
• Материал корпуса — пластмасса
• Кабельные наконечники в комплекте поставки
| Артикул | Кол-во контактов до | Свинчивание | Ном. ток, А | Сечение кабеля / наконечник, мм² | Вес (кг) |
| KLM-T-084251-053х60 | 5 | Pg 36 | 100 | 25 | 1,30 |
| KLM-T-084251-053х70 | 5 | Pg 36 | 140 | 35 | 1,30 |
| KLM-T-084251-077х60 | 7 | 1xPg36; 1xPg11 | 100 | 25 | 1,35 |
| KLM-T-084251-077х70 | 7 | 1xPg36; 1xPg11 | 140 | 35 | 1,35 |
| Артикул | Кол-во контактов до | Свинчивание | Ном. ток, А | Сечение кабеля / наконечник, мм² | Вес (кг) |
| KLM-T-084251-051 | 5 | Pg 21 | 35 | 10 | 0,71 |
| KLM-T-084251-052 | 5 | Pg 29 | 60 | 16 | 0,71 |
| KLM-T-084251-071 | 7 | Pg 21 | 35 | 10 | 0,84 |
| KLM-T-084251-076 | 7 | Pg29 + Pg11 | 60 | 16 | 0,85 |

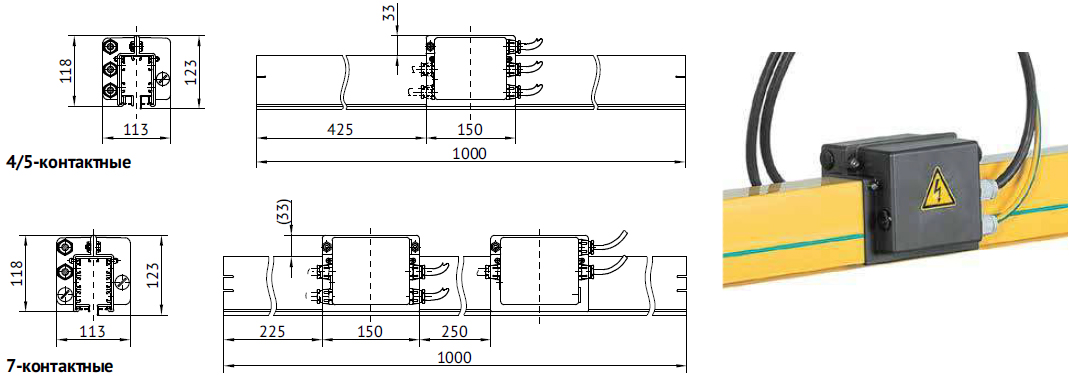

Промежуточный подвод питания с направляющей для одной жилы до 60 А
Технические данные
• одножильные
• 2 отдельных подвода для 7-контактных систем
Подвод энергии на окончании шины | Кол-во контактов | Номинальный ток, А | Подводы | Проводка управления | Вес, кг | Артикул | ||||
| шт. | L, м | мм² | шт. | L, м | мм² | |||||
| CS (с заправкой) | 4 | до 60 | 4 | 2 | 10 | - | - | - | 3,80 | KLM-T-084252-040х52 |
| PL (вставная) | 5 | 5 | 2 | 10 | - | - | - | 4,30 | KLM-T-084252-050х53 | |
| 7 | 4 | 2 | 10 | 3 | 2 | 2,5 | 4,40 | KLM-T-084252-070х55 | ||
| 4 | 35 | 4 | 2 | 10 | - | - | - | 4,20 | KLM-T-084252-240х32 | |
| 5 | 5 | 2 | 10 | - | - | - | 4,90 | KLM-T-084252-250х33 | ||
| 7 | 4 | 2 | 10 | 3 | 2 | 2,5 | 5,45 | KLM-T-084252-270х35 | ||
| 4 | 60 | 4 | 2 | 10 | - | - | - | 4,40 | KLM-T-084252-240х52 | |
| 5 | 5 | 2 | 10 | - | - | - | 5,20 | KLM-T-084252-250х53 | ||
| 7 | 4 | 2 | 10 | 3 | 2 | 2,5 | 5,67 | KLM-T-084252-270х55 | ||
| AN (с угловым зажимом) | 7 | 35 | 4 | 2 | 10 | 3 | 2 | 2,5 | 5,00 | KLM-T-084252-170х35 |
| 7 | 60 | 4 | 2 | 10 | 3 | 2 | 2,5 | 5,40 | KLM-T-084252-170х55 | |
Промежуточный подвод питания для AN (с угловым зажимом)
Подвод энергии на окончании шины | Кол-во контактов | Номинальный ток, А | Подводы | Проводка управления | Вес, кг | Артикул | ||||
| шт. | L, м | мм² | шт. | L, м | мм² | |||||
| AN (с угловым зажимом) | 4 | до 60 | 4 | 2 | 10 | - | - | - | 1,90 | KLM-T-084252-140х50 |
| 5 | до 60 | 4 | 2 | 10 | - | - | - | 2,50 | KLM-T-084252-150х50 | |
Промежуточный подвод питания с зажимным корпусом до 140 А
Технические данные
• одножильные
• 2 отдельных подвода для 7-контактных систем
Подвод энергии на окончании шины | Кол-во контактов | Номинальный ток, А | Подводы | Проводка управления | Вес, кг | Артикул | ||||
| Pg | Каб. наконечники | Pg | Каб. наконечники | |||||||
| шт. | мм² | шт. | мм² | |||||||
| CS (с заправкой) | 4 | до 60 | 29 | 4 | 16 | - | - | - | 2,50 | KLM-T-084252-042х52 |
| 5 | 5 | - | - | - | 2,60 | KLM-T-084252-052х52 | ||||
| 7 | 4 | 11 | 3 | 2,5 | 3,20 | KLM-T-084252-076х55 | ||||
| 4 | 100 | 36 | 4 | 25 | - | - | - | 2,40 | KLM-T-084252-043х62 | |
| 5 | 5 | - | - | - | 2,50 | KLM-T-084252-053х63 | ||||
| 7 | 4 | 11 | 3 | 2,5 | 3,10 | KLM-T-084252-077х65 | ||||
| PL (вставная) | 4 | 35 | 21 | 4 | 10 | - | - | - | 2,90 | KLM-T-084252-241х32 |
| 5 | 5 | - | - | - | 3,10 | KLM-T-084252-251х33 | ||||
| 7 | 4 | 11 | 3 | 2,5 | 3,95 | KLM-T-084252-274х35 | ||||
| 4 | 60 | 29 | 4 | 16 | - | - | - | 3,30 | KLM-T-084252-242х52 | |
| 5 | 5 | - | - | - | 3,60 | KLM-T-084252-252х53 | ||||
| 7 | 4 | 11 | 3 | 2,5 | 4,35 | KLM-T-084252-276х55 | ||||
| AN (с угловым зажимом) | 4 | 35 | 21 | 4 | 10 | - | - | - | 2,93 | KLM-T-084252-141х32 |
| 5 | 5 | - | - | - | 3,03 | KLM-T-084252-151х33 | ||||
| 7 | 4 | 11 | 3 | 2,5 | 3,60 | KLM-T-084252-174х35 | ||||
| 4 | 60 | 29 | 4 | 16 | - | - | - | 3,20 | KLM-T-084252-142х52 | |
| 5 | 5 | - | - | - | 3,40 | KLM-T-084252-152х53 | ||||
| 7 | 4 | 11 | 3 | 2,5 | 4,00 | KLM-T-084252-176х55 | ||||
| JT (со стыковым зажимом) | 4 | 100 | 36 | 4 | 25 | - | - | - | 3,65 | KLM-T-084252-343х62 |
| 5 | 5 | - | - | - | 4,04 | KLM-T-084252-353х63 | ||||
| 7 | 4 | 11 | 3 | 2,5 | 4,82 | KLM-T-084252-377х65 | ||||
| 4 | 140 | 36 | 4 | 35 | - | - | - | 4,03 | KLM-T-084252-343х72 | |
| 5 | 5 | - | - | - | 4,50 | KLM-T-084252-353х73 | ||||
| 7 | 4 | 11 | 3 | 2,5 | 5,68 | KLM-T-084252-377х75 | ||||
Компенсирующие термо-соединители (со 100 мм компенсации) для системы CS (с заправкой проводника)
Описание
• Компенсационные зазоры на протяжении несущей конструкции могут повлиять на количество и место установки растяжных соединений.
• Проводник собирается беспрерывно.
| Артикул | Контакты | Длина L, мм | Вес, кг |
| KLM-T-084260-5х62 | 4,5 | 1000 | 1,90 |
| KLM-T-084260-7х65 | 7,0 | 1,97 |
Компенсирующие термо-соединители (со 100 мм компенсации) для систем PL, JT и AN
| Система | Кол-во контактов | Длина L, мм | Ток, А | Вес, кг | Артикул | Ток, А | Вес, кг | Артикул |
| PL (вставная) | 4 | 1000 | 35 | 4,81 | KLM-T-084261-4х32 | 60 | 4,85 | KLM-T-084261-4х52 |
| 5 | 1000 | 5,33 | KLM-T-084261-5х33 | 5,44 | KLM-T-084261-5х53 | |||
| 7 | 2000 | 10,58 | KLM-T-084261-7х35 | 11,18 | KLM-T-084261-7х55 | |||
JT (со стыковым зажимом) | 4 | 1000 | 100 | 5,11 | KLM-T-084262-4х62 | 140 | 5,26 | KLM-T-084262-4х72 |
| 5 | 1000 | 5,73 | KLM-T-084262-5х63 | 5,94 | KLM-T-084262-5х73 | |||
| 7 | 2000 | 11,26 | KLM-T-084262-7х65 | 11,64 | KLM-T-084262-7х75 | |||
AN (с Угловым зажимом) | 4 | 1000 | 35 | 4,57 | KLM-T-084263-4х32 | 60 | 4,67 | KLM-T-084263-4х52 |
| 5 | 1000 | 5,04 | KLM-T-084263-5х33 | 5,17 | KLM-T-084263-5х53 | |||
| 7 | 2000 | 10,41 | KLM-T-084263-7х35 | 10,74 | KLM-T-084263-7х55 |
Переходная воронка
Описание
Переходные воронки используются в паре для преодоления прерывания шин, к примеру на стрелках передвижения. Воронка служит для введения токопотребителя (тележки) и может компенсировать отклонения по горизонтали до ± 8 мм и по вертикали (высоте) до ± 3 мм. Рекомендуются выставления менее 2 мм.
Технические характеристики
• Номинальный сдвиг шины: по высоте (вертикально) ± 3 мм по сторонам (горизонтально) ± 3 мм
• Расстояние до воронки: ≤ 10 мм
• При употреблении входной воронки для токопотребтельной тележки устанавливается шпонка 084291-4
• Воронки могут устанавливаться с подводом питания
• Меры безопасности
Переходная воронка на конце шины | Номинальный ток, А | Вид | Вес макс., кг | Артикул | ||
| 4 контакта | 5 контактов | 7 контактов | ||||
| CS (с заправкой проводника) | до 100 | справа | 3,94 | KLM-T-084282-5х63х01 | KLM-T-084282-7х65х01 | |
| слева | KLM-T-084282-5х63х02 | KLM-T-084282-7х65х02 | ||||
| PL (вставная) | 35 | справа | 4,45 | KLM-T-084282-4х32х11 | KLM-T-084282-5х33х11 | KLM-T-084282-7х35х11 |
| слева | KLM-T-084282-4х32х12 | KLM-T-084282-5х33х12 | KLM-T-084282-7х35х12 | |||
| 60 | справа | 4,60 | KLM-T-084282-4х52х11 | KLM-T-084282-5х53х11 | KLM-T-084282-7х55х11 | |
| слева | KLM-T-084282-4х52х12 | KLM-T-084282-5х53х12 | KLM-T-084282-7х55х12 | |||
| AN (с угловым зажимом) | 35 | справа | 4,20 | KLM-T-084282-4х32х21 | KLM-T-084282-5х33х21 | KLM-T-084282-7х35х21 |
| слева | KLM-T-084282-4х32х22 | KLM-T-084282-5х33х22 | KLM-T-084282-7х35х22 | |||
| 60 | справа | 4,36 | KLM-T-084282-4х52х21 | KLM-T-084282-5х53х21 | KLM-T-084282-7х55х21 | |
| слева | KLM-T-084282-4х52х22 | KLM-T-084282-5х53х22 | KLM-T-084282-7х55х22 | |||
| JT (со стыковым зажимом) | 100 | справа | 4,79 | KLM-T-084282-4х62х31 | KLM-T-084282-5х63х31 | KLM-T-084282-7х65х31 |
| слева | KLM-T-084282-4х62х32 | KLM-T-084282-5х63х32 | KLM-T-084282-7х65х32 | |||
| 140 | справа | 4,89 | KLM-T-084282-4х72х31 | KLM-T-084282-5х73х31 | KLM-T-084282-7х75х31 | |
| слева | KLM-T-084282-4х72х32 | KLM-T-084282-5х73х32 | KLM-T-084282-7х75х32 | |||
Входная воронка
Описание
Входные воронки устанавливаются на входах установок, куда к примеру заезжает на зарядку токопотребительная тележка. Они могут компенсировать отклонение по сторонам до ± 15 мм и по высоте до ± 10 мм. Рекомендуются выставления менее 2 мм.
Технические характеристики
• Номинальный сдвиг шины: по вертикали ± 3 мм, по сторонам ± 3 мм
• При установке входной воронки для токопотребительной тележки устанавливается шпонка 084291-4
• Воронки могут устанавливаться с подводом питания
• Меры безопасности
Переходная воронка на конце шины | Номинальный ток, А | Вид | Вес макс., кг | Артикул | ||
| 4 контакта | 5 контактов | 7 контактов | ||||
| CS (с заправкой проводника) | до 100 | справа | 3,60 | KLM-T-084281-5х63х01 | KLM-T-084281-7х65х01 | |
| слева | KLM-T-084281-5х63х02 | KLM-T-084281-7х65х02 | ||||
| PL (вставная) | 35 | справа | 4,00 | KLM-T-084281-4х32х11 | KLM-T-084281-5х33х11 | KLM-T-084281-7х35х11 |
| слева | KLM-T-084281-4х32х12 | KLM-T-084281-5х33х12 | KLM-T-084281-7х35х12 | |||
| 60 | справа | 4,10 | KLM-T-084281-4х52х11 | KLM-T-084281-5х53х11 | KLM-T-084281-7х55х11 | |
| слева | KLM-T-084281-4х52х12 | KLM-T-084281-5х53х12 | KLM-T-084281-7х55х12 | |||
| AN (с угловым зажимом) | 35 | справа | 3,85 | KLM-T-084281-4х32х21 | KLM-T-084281-5х33х21 | KLM-T-084281-7х35х21 |
| слева | KLM-T-084281-4х32х22 | KLM-T-084281-5х33х22 | KLM-T-084281-7х35х22 | |||
| 60 | справа | 4,02 | KLM-T-084281-4х52х21 | KLM-T-084281-5х53х21 | KLM-T-084281-7х55х21 | |
| слева | KLM-T-084281-4х52х22 | KLM-T-084281-5х53х22 | KLM-T-084281-7х55х22 | |||
| JT (со стыковым зажимом) | 100 | справа | 4,30 | KLM-T-084281-4х62х31 | KLM-T-084281-5х63х31 | KLM-T-084281-7х65х31 |
| слева | KLM-T-084281-4х62х32 | KLM-T-084281-5х63х32 | KLM-T-084281-7х65х32 | |||
| 140 | справа | 4,40 | KLM-T-084281-4х72х31 | KLM-T-084281-5х73х31 | KLM-T-084281-7х75х31 | |
| слева | KLM-T-084281-4х72х32 | KLM-T-084281-5х73х32 | KLM-T-084281-7х75х32 | |||
Токопотребители с кабелем подключения
Технические характеристики
• Длина кабеля: 1, 3 и 5 м для подключения к питанию со стороны клиента
• Материал потребителя: Графит меди
• Радиус шины: горизонтальный изгиб Rmin — 2750 мм, вертикальный изгиб Rmin — 5000 мм
| Контакты | Ном. ток*, А | Сечение проводника, мм² | Длина — 1м | Длина — 3м | Длина — 5м | |||
| Артикул | Вес, кг | Артикул | Вес, кг | Артикул | Вес, кг | |||
| 4 | 25 | 2,5 | KLM-T-084201-4х11 | 0,58 | KLM-T-084201-4х13 | 1,00 | KLM-T-084201-4х15 | 1,30 |
| 40 | 4,0 | KLM-T-084201-4х21 | 0,71 | KLM-T-084201-4х23 | 1,27 | KLM-T-084201-4х25 | 1,57 | |
| 5 | 25 | 2,5 | KLM-T-084201-5х11 | 0,63 | KLM-T-084201-5х13 | 1,17 | KLM-T-084201-5х15 | 1,47 |
| 40 | 4,0 | KLM-T-084201-5х21 | 0,80 | KLM-T-084201-5х23 | 1,52 | KLM-T-084201-5х25 | 1,92 | |
| 7 | 25 | 2,5 | KLM-T-084203-7х11х01 | 0,82 | KLM-T-084203-7х13х01 | 1,28 | KLM-T-084203-7х15х01 | 1,58 |
| 40 | 4,0 | KLM-T-084203-7х21х01 | 1,07 | KLM-T-084203-7х23х01 | 1,37 | KLM-T-084203-7х25х01 | 1,65 | |
Двойной токоприёмник
Описание
Для того, чтобы совместить два отдельных токопотребителя в один совместный (употреблять исключительно одинаковые типы), используется подвесная балка с заказным номером 084291-3
Указания
Через кабель подключения на токопотребитель не должны воздействовать иные силы. При использовании спаренных токопотребителей на переходах и на входах избегать их перегрузку. Вне проводникового профиля следует держать передвигающиеся токопотребительные тележки обесточенными и не допускать прикосновения/контакта в соответствии с мерами безопасности.
Токопотребители для передачи данных до 7 проводников (с одножильным кабелем в оболочке)
Технические данные
• Токопотребитель для передачи данных
• Материал токопотребителя — 4 x Графит меди
• Материал токопотребителя для передачи данных — 2 (3) x Графит серебра (6-контактная: 5, 6; 7-контактная: 4, 5, 6)
Указания
Для улучшения контакта и при использовании на переходах в виде сдвоенного токопотребителя с перекладиной (артикул KLM-T-084291-3). Обратите внимание на указания к сдвоенным токопотребителям.
| Контакты | Ном. ток*, А | Сечение проводника, мм² | Длина — 1м | Длина — 3м | Длина — 5м | |||
| Артикул | Вес, кг | Артикул | Вес, кг | Артикул | Вес, кг | |||
| 6 | 25 | 2,5 | KLM-T-084203-6х31х02 | 0,80 | KLM-T-084203-6х33х02 | 1,30 | KLM-T-084203-6х35х02 | 1,59 |
| 40 | 4,0 | KLM-T-084203-6х41х02 | 0,82 | KLM-T-084203-6х43х02 | 1,35 | KLM-T-084203-6х45х02 | 1,64 | |
| 7 | 25 | 2,5 | KLM-T-084203-7х31х02 | 0,85 | KLM-T-084203-7х33х02 | 1,30 | KLM-T-084203-7х35х02 | 1,59 |
| 40 | 4,0 | KLM-T-084203-7х41х02 | 1,09 | KLM-T-084203-7х43х02 | 1,39 | KLM-T-084203-7х45х02 | 1,69 | |
Цепочный захват
Описание
• Установка возможна как вертикально так и горизонтально
• Не годится для применения на переходах
• Использование смотреть в описании системы
| Артикул | Тип | а, мм | Материал | Вес, кг |
| KLM-T-084291-11 | одиночный | 410 | Сталь, оцинкованная | 0,89 |
| KLM-T-084291-12 | двойной | 720 | 1,28 |
Вилочный захват
Описание
• Только для одного токопотребителя
• Использование смотреть в описании системы
| Артикул | Материал | Вес, кг |
| KLM-T-084291-2 | Сталь, оцинкованная | 0,37 |
Пружинный захват
Описание
• Макс. отклонение по сторонам ± 15 мм
• Макс. отклонение по высоте ± 10 мм
• Для использования входных воронок
• Усилительные скобы рекомендуется устанавливать на расстоянии 250 мм
• Пружинный захват в особом виде по запросу
| Артикул | Материал | Вес, кг |
| KLM-T-084291-4 | Сталь, оцинкованная | 1,16 |
Уплотнительная ламель
Описание
Принадлежности для оптимальной защиты от посторонних предметов и влажности, к примеру ливня. Для монтажа используется затяжной инструмент (арт. 084293-4) и (арт. 084293-5) также рекомендуется.
| Артикул | Материал | Вес, кг |
| KLM-T-084293-1 | EPDM | 0,21 |
Укрепляющая скоба для корпуса из пластика
Укрепляющие скобы служат для увеличения жёсткости профиля, к примеру в области вертикальных изгибов.
Комплект для монтажа подключения к воронке
Сменное покрытие с петлями для прикручивания, включая подключение и вспомогательный материал (без кабеля).
| Артикул | Кол-во контактов (до) | Номинальный ток, А | Вес, кг |
| KLM-T-084283-5 | 5 | 60 | 0,38 |
| KLM-T-084283-7 | 7 | 60 | 0,75 |
| Артикул | Материал | Вес, кг |
| KLM-T-084295-1 | Сталь, оцинкованная | 0,08 |
Полумуфта
Описание
Все воронки оснащены легко меняющимися полумуфтами. Полная замена детали не требуется.
| Артикул полумуфта для перехода «левая» | Артикул полумуфта для перехода «правая» | Кол-во контактов (до) | Материал | Вес, кг |
| KLM-T-08-Е011-0165 | KLM-T-08-Е011-0164 | 4/5 | Пластик | 0,06 |
| KLM-T-08-Е011-0182 | KLM-T-08-Е011-0181 | 7 | Пластик | 0,06 |
| Артикул полумуфта для входа «левая» | Артикул полумуфта для входа «правая» | Кол-во контактов (до) | Материал | Вес, кг |
| KLM-T-08-Е011-0163 | KLM-T-08-Е011-0162 | 4/5 | Пластик | 0,14 |
| KLM-T-08-Е011-0180 | KLM-T-08-Е011-0179 | 7 | Пластик | 0,14 |
Контактная щётка для токопотребителя
При заказе запасных щёток учитывать вид конструкции, место подключения и силу тока.
| Артикул | Ном. ток, А | Материал | Вид конструкции | Позиция при встраивании | Вес, кг |
| KLM-T-081007-212 | 25 | Cu-Графит | С | L₁, L₃, PE, 4 | 0,14 |
| KLM-T-081007-111 | 40 | Cu-Графит | C | L₁, L₃, PE, 4 | 0,14 |
| KLM-T-081007-113 | 40 | Cu-Графит | A | L₁, L₃, PE, 5+6 | 0,14 |
| KLM-T-081007-114 | 40 | Cu-Графит | B | 4 | 0,14 |
| KLM-T-08-К154-0261 | 40 | Ag-Графит | A | DATA 5+6 | 0,14 |
| KLM-T-08-К154-0262 | 40 | Ag-Графит | B | DATA 4 | 0,14 |
Монорельсовая тележка системы CS (с заправкой проводника)
| Артикул | Кол-во контактов | Вес, кг |
| KLM-T-084292-1х5 | 5 | 0,22 |
| KLM-T-084292-1х7 | 7 | 0,24 |
Деревянная кассета для упрощённой заправки проводника для система CS (опционально)
Для упрощённой заправки проводника, особенно для «100 A»-проводников.
| Артикул | Тип ленты, м | Вес, кг | |||
| Датаметалл | 35А | 60А | 100А | ||
| KLM-T-08-V015-0404 | 40≤L≤130 | 40≤L≤130 | 40≤L≤65 | 30≤L≤40 | 2,77 |
| KLM-T-08-V015-0403 | 130≤L≤300 | 130≤L≤300 | 65≤L≤200 | 40≤L≤100 | 6,15 |
| KLM-T-08-W100-0561 | Выпрямитель для токопроводника | ||||
Кувалда для позиционирования для системы AN (с угловым креплением)
Кувалда для позиционирования служит в качестве упора при монтаже мест соединений и не допускает сдвиг контактного проводника.
| Артикул | Кол-во контактов | Материал | Вес, кг |
| KLM-T-084295-2 | 5 | Пластмасса | 0,38 |
| KLM-T-084295-3 | 7 | Пластмасса | 0,38 |
Заправочный инструмент для уплотнительной ламели
Монтажный инструмент для вдавливания опциональных уплотнительных ламелей. Вспомогательными средствами могут послужить слабый мыльный раствор или смазка, не содержащая минеральных масел.
| Артикул | Наименование | Вес, кг |
| KLM-T-084293-4 | Заправочный инструмент | 0,60 |
Натяжная планка
Описание
Используется для шин и креплений со шпонкой.
| Артикул | L₁, мм | L₂, мм | Материал | Вес, кг |
| KLM-T-020185-0250 | 250 | 200 | Сталь, оцинкованная | 0,39 |
| KLM-T-020185-0315 | 315 | 260 | 0,50 | |
| KLM-T-020185-0400 | 400 | 340 | 0,63 | |
| KLM-T-020185-0500 | 500 | 340 | 0,78 |
Прихват
Описание
Используется для шин и креплений со шпонкой.
| Артикул | s*, мм | d, мм | l, мм | h**, мм | b, мм | Материал | Вес, кг |
| KLM-T-020181-08 | 6–25 | М8 | 50 | 31–40 | 30 | Опорная плита и мелкие части: Сталь, оцинкованная Крепление: Сталь, оцинкованная | 0,15 |
| KLM-T-020180-08х36 | 18–36 | 65 | 42–60 | 0,22 |
Приварная натяжная планка
| Артикул | Материал | Вес, кг |
| KLM-T-020285 | Опорная плита и мелкие части: Сталь, оцинкованная Крепление: Сталь, не обработанная | 0,42 |
