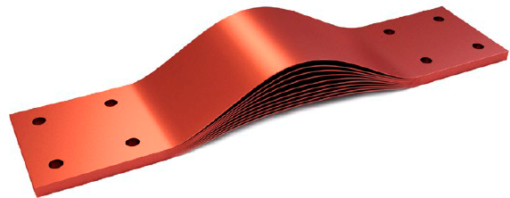

Компенсаторы шинные медные (КШМ)
Компенсаторы шинные применяются на подвижных контактных соединениях, пропускающих токи высокой мощности, например в сварочных установках, индукционном и гальваническом оборудовании и т.п. Компенсаторы шинные медные изготавливаются из пластин толщиной от 0,1мм до 0,3мм.
Максимальная ширина стандартного компенсатора 160мм, толщина до 20мм.
Именно из тонких пластин должна быть шина, чтобы эффективно компенсировать:
• перемещение проводников;
• постоянную вибрацию;
• тепловое расширение металла;
• строительную усадку и прочую деформацию элементов несущих конструкций
Особенности:
Медные компенсаторы METAENERGY изготавливаются на специализированном оборудовании. Соединение пластин осуществляется при помощи диффузионной установки,которая превращает контактные площадки в монолитные пластины. Соединение пластин происходит на молекулярном уровне, что обеспечивает наилучшие показатели передачи тока проводником. Компенсаторы METAENERGY отличаются высоким качеством геометрии. Перед процессом диффузионной сварки пластины подготавливаются на специальном оборудовании с ЧПУ по заданной программе. Необходимая форма шины придаётся не за счет изгиба, а за счет точно подобранных размеров каждой пластины в пакете.
*Компенсаторы изготавливаются в виде прямых шин и с изгибами. Для заказа шинного компенсатора необходимо определиться с его конфигурацией. Возможно изготовление шинных компенсаторов с лужеными контактными площадками.

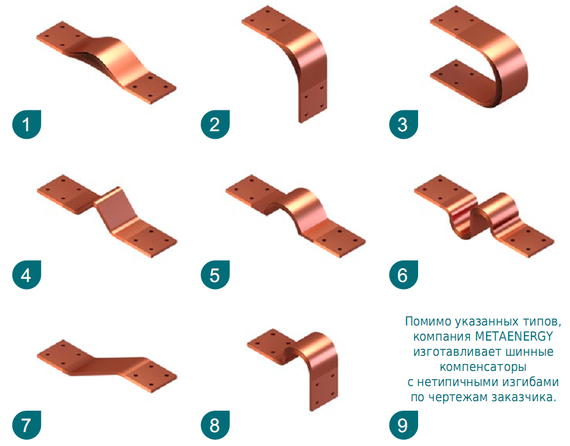

Типы шинных компенсаторов

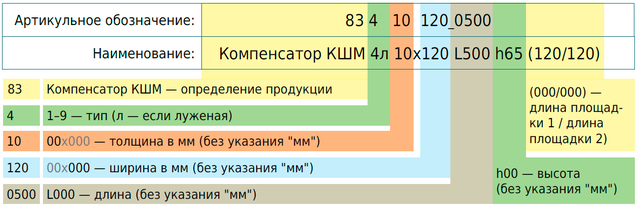

Правила обозначения компенсаторов шинных типа КШМ:
Например: КШМ с угловой зоной компенсации (конфигурация №4), длиной 500мм,
высота изгиба 65мм.
Сечение компенсатора 10х120, контактные площадки по 120мм.
