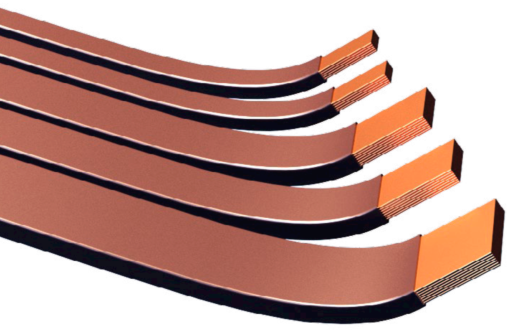

Гибкие шины на 10 кВ Metaenergy
Новая гибкая шина Metaenergy ШМГИ-10 уникальна, на территории Российской Федерации это первое и единственное производство гибкой шины с такими свойствами, да и импортных аналогов такой шины тоже нет на нашем рынке.
Применение шины разнообразно: в камерах КСО, КРУ, для подключения тоководов и соединения их элементов, в другом оборудовании на 6 и 10 кВ. Применение шины позволяет сэкономить пространство, сделать оборудование более надежным, реализовать идеи, которые были бы невозможны при использовании привычных материалов. Как и все шины ШМГИ, изоляция новой гибкой шины ШМГИ-10 изготовлена из негорючего материала, толщина изоляции одинакова со всех сторон. Стандартная длина шин — два метра, но по запросу заказчика могут быть изготовлены шины произвольных размеров, возможно изготовление шины с лужеными проводниками.
Основные характеристики ШМГИ-10:
• Толщина изоляции — 4мм (±0,2мм) — одинаковая по всей длине;
• Цвет изоляции — терракотовый;
• Рабочее напряжение — 10кВ;
• Испытательное напряжение — 42 кВ.
Технические характеристики: Гибкие шины на 10 кВ Metaenergy
| Артикул | Наименование | Сечение | Ширина площадки | Допустимая сила тока |
|---|---|---|---|---|
| *длина 2000мм | мм² | мм | А | |
| 80102015 | ШМГИ-10 2×15×0,8 | 24.8 | 15.5 | 212 |
| 80102020 | ШМГИ-10 2×20×1 | 40 | 20 | 275 |
| 80102024 | ШМГИ-10 2×24×1 | 48 | 24 | 380 |
| 80102032 | ШМГИ-10 2×32×1 | 64 | 32 | 406 |
| 80102040 | ШМГИ-10 2×40×1 | 80 | 40 | 455 |
| 80103009 | ШМГИ-10 3×9×0,8 | 21.6 | 9 | 134 |
| 80103020 | ШМГИ-10 3×20×1 | 60 | 20 | 360 |
| 80103024 | ШМГИ-10 3×24×1 | 72 | 24 | 413 |
| 80103032 | ШМГИ-10 3×32×1 | 96 | 32 | 480 |
| 80103040 | ШМГИ-10 3×40×1 | 120 | 40 | 522 |
| 80103050 | ШМГИ-10 3×50×1 | 150 | 50 | 592 |
| 80103063 | ШМГИ-10 3×63×1 | 189 | 63 | 675 |
| 80103080 | ШМГИ-10 3×80×1 | 240 | 80 | 827 |
| 80104015 | ШМГИ-10 4×15×0,8 | 49.6 | 15.5 | 320 |
| 80104020 | ШМГИ-10 4×20×1 | 80 | 20 | 402 |
| 80104024 | ШМГИ-10 4×24×1 | 96 | 24 | 465 |
| 80104032 | ШМГИ-10 4×32×1 | 128 | 32 | 548 |
| 80104040 | ШМГИ-10 4×40×1 | 160 | 40 | 615 |
| 80104050 | ШМГИ-10 4×50×1 | 200 | 50 | 727 |
| 80104063 | ШМГИ-10 4×63×1 | 252 | 63 | 855 |
| 80104080 | ШМГИ-10 4×80×1 | 320 | 80 | 1015 |
| 80104100 | ШМГИ-10 4×100×1 | 400 | 100 | 1225 |
| 80105020 | ШМГИ-10 5×20×1 | 100 | 20 | 420 |
| 80105024 | ШМГИ-10 5×24×1 | 120 | 24 | 514 |
| 80105032 | ШМГИ-10 5×32×1 | 160 | 32 | 640 |
| 80105040 | ШМГИ-10 5×40×1 | 200 | 40 | 760 |
| 80105050 | ШМГИ-10 5×50×1 | 250 | 50 | 930 |
| 80105063 | ШМГИ-10 5×63×1 | 315 | 63 | 1030 |
| 80105080 | ШМГИ-10 5×80×1 | 400 | 80 | 1175 |
| 80105100 | ШМГИ-10 5×100×1 | 500 | 100 | 1385 |
| 80106009 | ШМГИ-10 6×9×0,8 | 43.2 | 9 | 245 |
| 80106015 | ШМГИ-10 6×15×0,8 | 74.4 | 15.5 | 402 |
| 80106020 | ШМГИ-10 6×20×1 | 120 | 20 | 462 |
| 80106024 | ШМГИ-10 6×24×1 | 144 | 24 | 566 |
| 80106032 | ШМГИ-10 6×32×1 | 192 | 32 | 715 |
| 80106040 | ШМГИ-10 6×40×1 | 240 | 40 | 860 |
| 80106050 | ШМГИ-10 6×50×1 | 300 | 50 | 1035 |
| 80106063 | ШМГИ-10 6×63×1 | 378 | 63 | 1215 |
| 80106080 | ШМГИ-10 6×80×1 | 480 | 80 | 1375 |
| 80106100 | ШМГИ-10 6×100×1 | 600 | 100 | 1550 |
| 80108024 | ШМГИ-10 8×24×1 | 192 | 24 | 678 |
| 80108032 | ШМГИ-10 8×32×1 | 256 | 32 | 860 |
| 80108040 | ШМГИ-10 8×40×1 | 320 | 40 | 1040 |
| 80108050 | ШМГИ-10 8×50×1 | 400 | 50 | 1175 |
| 80108063 | ШМГИ-10 8×63×1 | 504 | 63 | 1395 |
| 80108080 | ШМГИ-10 8×80×1 | 640 | 80 | 1600 |
| 80108100 | ШМГИ-10 8×100×1 | 800 | 100 | 1815 |
| 80108120 | ШГМИ-10 8х120х1 | 960 | 120 | 2135 |
| 80109009 | ШМГИ-10 9×9×0,8 | 64.8 | 9 | 265 |
| 80110015 | ШМГИ-10 10×15×0,8 | 124 | 15.5 | 455 |
| 80110020 | ШМГИ-10 10×20×1 | 200 | 20 | 645 |
| 80110024 | ШМГИ-10 10×24×1 | 240 | 24 | 800 |
| 80110032 | ШМГИ-10 10×32×1 | 320 | 32 | 1040 |
| 80110040 | ШМГИ-10 10×40×1 | 400 | 40 | 1181 |
| 80110050 | ШМГИ-10 10×50×1 | 500 | 50 | 1395 |
| 80110063 | ШМГИ-10 10×63×1 | 630 | 63 | 1600 |
| 80110080 | ШМГИ-10 10×80×1 | 800 | 80 | 1775 |
| 80110100 | ШМГИ-10 10×100×1 | 1000 | 100 | 1985 |
| 80110120 | ШМГИ-10 10×120×1 | 1200 | 120 | 2330 |
| 80110160 | ШМГИ-10 10×160×1 | 1600 | 160 | 3480 |
| 80112100 | ШМГИ-10 12×100×1 | 1200 | 100 | 2115 |
| 80112120 | ШМГИ-10 12×120×1 | 1440 | 120 | 2427 |
