Оборудование Metaenergy
Продукция METAENERGY включает в себя
• Шинопроводы низковольтные до 1000В ток от 250 до 7500А
• Токопроводы с литой изоляцией до 24 кВ со степенью защиты IP68 и IP69

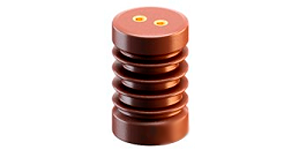

• Изоляторы опорные 0,4-6 кВ/ 6-35 кВ, изоляторы тяговые 10 кВ ИТ 160/10–01/ 10 кВ ИТ ИТ 240/10–01, изоляторы проходные 10 кВ/ 20 кВ/ 35 кВ, изоляторы силиконовые
• Электротехнические шины: твёрдая шина в изоляции 1 кВ и 10 кВ, плетёные шины, шины заземления, силовые шины, компенсаторы шинные, гибкие шины до 10 кВ
• Шинные держатели: 1 п. с изолятором, 3-х полюсные с изолятором парного и с изолятором промежуточного креплениям, 4-х п. с изолятором парного и промежуточного крепления
Продукция Metaenergy
Электротехнические шины Metaenergy:
Шинные держатели и изоляторы Metaenergy:
Шинные держатели:
Изоляторы:

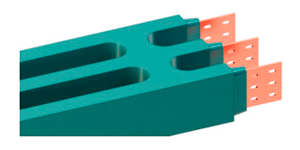

Шинопроводы и токопроводы:
Шинопроводы низковольтные до 1000В:
Блоки отбора мощности:
Крепление шинопровода к стене "на ребро":
Описание страниц Metaenergy:
Описание электротехнических шин Metaenergy:

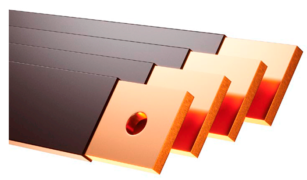

Основные характеристики: Твёрдая шина в изоляции 1 кВ и 10 кВ (алюминий, медь) Metaenergy
Изоляция 1кВ
• Толщина изоляции — 2мм (±0,2мм) — одинаковая по всей длине;
• Цвет изоляции — черный;
• Рабочее напряжение — 1кВ;
• Испытательное напряжение — 4,5 кВ.
Изоляция 10кВ
• Толщина изоляции — 4мм (±0,2мм) — одинаковая по всей длине;
• Цвет изоляции — терракотовый;
• Рабочее напряжение — 10кВ;
• Испытательное напряжение — 42 кВ.
Основные характеристики: Плетёные шины и шины заземления Metaenergy
Плетеная шина - набор медных луженых проводников толщиной 0,1 - 0, мм, переплетённых в единую связку. Чтобы в местах соединения полос не происходило потерь, контактные площадки плетеной шины опрессованы, и представляют собой плоскую пластину с луженой поверхностью и отверстиями для монтажа. Используется плетеная шина для подключения силового оборудования. Применение плетеной шины компенсирует вибрацию оборудования, строительную усадку и температурные расширения. Плетеная шина применяется при подключении оборудования высокой мощности, в т.ч. для подключения низковольтных шинопроводов на токи до 7500А, в соединениях тоководов от 6 кВ.
Основные характеристики: Шины твердые силовые (алюминий, медь) Metaenergy
Поставляем из наличия и изготавливаем под заказ медные и алюминиевые шины сечением от 20мм2 до 1600мм2. Шины изготавливаются прямоугольного сечения и радиусные (радиус скругления равен половине толщины шины) Нами производится контроль качества поверхности шин, механических свойств, их геометрии и соответствия химического состава металла. Информацию о сроках и возможностях изготовления шин необходимо уточнять у менеджеров отдела продаж. Луженые шины применяются преимущественно при изготовлении оборудования повышенной надежности, эксплуатация которого предусмотрена в тяжелых климатических условиях, в агрессивных промышленных средах, в условиях повышенной влажности и воздействия морского воздуха. Медные луженые шины можно соединять с алюминиевыми проводниками без дополнительных элементов соединения. При подключении медных проводников без покрытия к алюминиевым, рекомендуется применять переходные пластины.
Основные характеристики: Компенсаторы шинные (медь) КШМ Metaenergy
Компенсаторы шинные применяются на подвижных контактных соединениях, пропускающих токи высокой мощности, например в сварочных установках, индукционном и гальваническом оборудовании и т.п. Компенсаторы шинные медные изготавливаются из пластин толщиной от 0,1мм до 0,3мм. Максимальная ширина стандартного компенсатора 160мм, толщина до 20мм.
Именно из тонких пластин должна быть шина, чтобы эффективно компенсировать:
• перемещение проводников;
• постоянную вибрацию;
• тепловое расширение металла;
• строительную усадку и прочую деформацию элементов несущих конструкций;
Основные характеристики: Компенсаторы шинные (алюминий) КША Metaenergy
Компенсаторы шинные применяются на подвижных контактных соединениях, пропускающих токи высокой мощности, например в сварочных установках, индукционном и гальваническом оборудовании и т.п. Компенсаторы шинные медные изготавливаются из пластин толщиной от 0,1мм до 0,3мм. Максимальная ширина стандартного компенсатора 160мм, толщина до 20мм.
Именно из тонких пластин должна быть шина, чтобы эффективно компенсировать:
• перемещение проводников;
• постоянную вибрацию;
• тепловое расширение металла;
• строительную усадку и прочую деформацию элементов несущих конструкций;

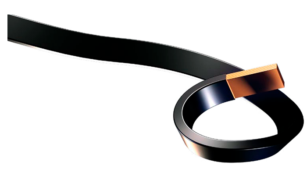

Основные характеристики: Гибкие шины до 1 кВ Metaenergy
Т1 — температура внутри шкафа
Т2 — температура шины
ΔT(°k)=T2-T1
Широкий ассортимент
Мы производим гибкие шины сечением от 21,6 мм2 до 1600 мм2, максимально допустимая сила тока 3480 А (при параллельном подключении до 7500 А).
Высокое качество и надежность
Эти два критерия позволяют применять наши шины даже для подключения трансформаторов. Гибкие шины изготавливаются из электротехнической меди марки Cu-ETP (M1) с содержанием меди 99,9 % и выше. Изоляция изготавливается методом непрерывной экструзии, что значительно лучше отражается на качестве изоляционного материала по сравнению с другими способами изготовления (выше прочность изоляции, стабильность толщины изоляции — 2 мм с допуском не более + 0,2 мм).

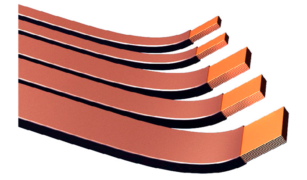

Основные характеристики: Гибкие шины на 10 кВ Metaenergy
• Толщина изоляции — 4мм (±0,2мм) — одинаковая по всей длине;
• Цвет изоляции — терракотовый;
• Рабочее напряжение — 10кВ;
• Испытательное напряжение — 42 кВ.

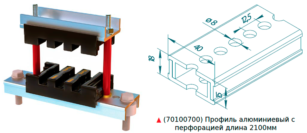

Системы крепления шин предназначены для фиксации проводников внутри щитового оборудования (шин медных и алюминиевых, толщиной 5 и 10мм). Разнообразие имеющихся комплектов обеспечивает удобство при проектировке и монтаже оборудования.
Подобрать нужный комплект легко в следующей последовательности:
1. Определить количество полюсов (1-3-4)
2. Подобрать нужные типы изоляторов
a. Какая шина (5мм или 10мм)
b. Количество шин секции и расстояние между ними
3. Подобрать нужную длину профиля (выписываем артикул)

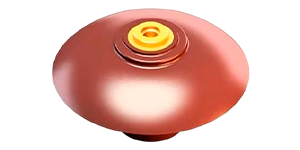

Элементы крепления токоведущих шин являются одной из основ безопасности и надежности щитового оборудования. Их ценовая составляющая в конечном изделии незаметна, но значение, которое они играют для эксплуатационных качеств, огромно. Опорные низковольтные изоляторы 0.4-6 кВ изготавливаются по новой технологии эпоксидного формования и обладают рядом серьезных преимуществ по сравнению с полиамидными, фенопластовыми и керамическими изоляторами того же класса.
Каждый изолятор METAENERGY проходит испытание кратковременным повышенным напряжением в соответствии с ГОСТ. Уникальная конусная конструкция изолятора обеспечивает повышенную прочность эксплуатационных и механических
характеристик. Огнестойкость изоляторов соответствует V1 согласно методике UL 94. В изоляторах установлены латунные закладные детали. Все изоляторы проходят технологический процесс стабилизации материала. Не содержит галогенов.
Различные варианты крепления нижней и верхней площадки. Срок службы изоляторов не менее 30 лет

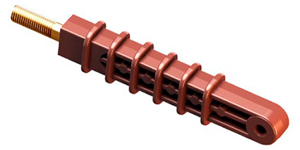

Тяговые изоляторы для оборудования 10кВ. Выполнены из прочного, ударостойкого полимера с добавлением стекловолокна. Материал негорючий, категория стойкости к горению ПВ-0 по ГОСТ 28157-89.
Шпилька покрыта цинком гальваническим способом.

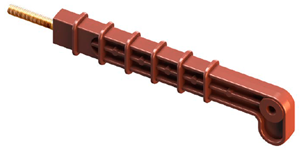

Тяговые изоляторы для оборудования 10кВ. Выполнены из прочного, ударостойкого полимера с добавлением стекловолокна. Материал негорючий, категория стойкости к горению ПВ-0 по ГОСТ 28157-89.
Шпилька покрыта цинком гальваническим способом.
Силиконовые изоляторы предназначены для эксплуатации на улице. За счет ряда модификаторов силиконовая композиция обладает высокой устойчивостью к ультрафиолету, а также к атмосферным и температурным воздействиям. Несущую функцию выполняет колонна из стеклопластикового стержня и опрессованных алюминиевых фланцев.
IP68 — Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками. Полная влагозащита – допустимо погружение токопровода под воду на глубину до 1м длительностью 30мин. IP69K — Немецкий стандарт DIN 40050- 9 расширяет степень защиты до IP69K, применяемой для высокотемпературной мойки под высоким давлением. Корпус имеет не только максимальную защиту от пыли, но и способен выдержать прямое высокое давление воды во время моечных работ. Степень защиты IP69K была первоначально разработана для дорожных транспортных средств, нуждающихся в регулярной интенсивной очистке (самосвалы, бетономешалки), но в настоящее время находит применение в других областях (пищевая промышленность и химическая промышленность).
Огнезащитные барьеры предназначены для предотвращения распространения пламени в местах прохода шинопровода через стены. Барьер должен обеспечить большую устойчивость к пламени, чем стены или перекрытия. Расстояние от габаритов шинопровода до стены должно быть не менее 100мм. Этот зазор в стеновом проходе должен быть плотно заполнен негорючим материалом.
В огнезащитном барьере Metaenergy применяются минеральные огнестойкие плиты с конфигурацией поверхности шинопровода. Для устранения зазоров в конструкции огнезащитного барьера применяется специальный термостойкий клей.
Шинопроводы IP55 предназначены для передачи и распределения электроэнергии в промышленных, коммерческих, административных зданиях, на объектах инфраструктуры, в многоэтажных и многофункциональных зданиях, где есть необходимость большой плотности распределения энергии между этажами и на этажах, а также высокие требования к электробезопасности и эксплуатации зданий.
Каталоги, брошюры, опросные листы для заказа продукции Metaenergy
