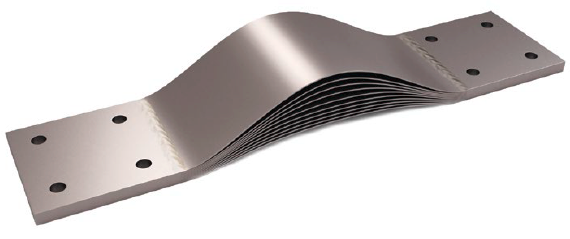

Компенсаторы шинные алюминиевые (КША) Metaenergy
Компенсаторы шинные алюминиевые изготавливаются из пластин толщиной от 0,1мм до 0,3мм.
Максимальная ширина стандартного компенсатора 120мм (по запросу до 160мм). Толщина до 20мм.
Именно из тонких пластин должна быть шина, чтобы эффективно компенсировать:
• перемещение проводников;
• постоянную вибрацию;
• тепловое расширение металла;
• строительную усадку и прочую деформацию элементов несущих конструкций;
Особенности:
Алюминиевые компенсаторы METAENERGY изготавливаются при помощи сварки в аргоновой среде. Площадки изготовлены из алюминиевой шины, к которым приваривается пакет алюминиевых пластин. После сварки сварной шов зачищается и производится визуальный контроль сварного шва.

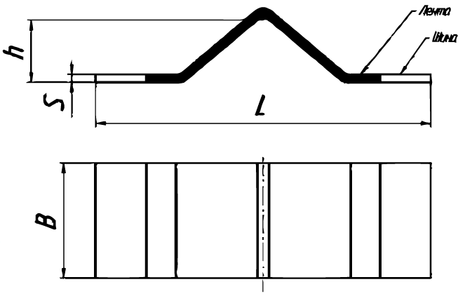

Технические характеристики: Компенсаторы шинные алюминиевые КША Metaenergy
| Артикул | Наименование | Размер шины | Номинальный ток | Толщина S | Высота h | Длина L | Ширина B |
|---|---|---|---|---|---|---|---|
| mm | А | mm | mm | mm | mm | ||
| 84410120_300 | Компенсатор КШA4_ 10x120 L300 h65 (120/120) | 120x10 | 2000 | 10 | 65 | 300 | 120 |
| 84410100_300 | Компенсатор КШA4_ 10x100 L300 h65 (100/100) | 100x10 | 1600 | 10 | 65 | 300 | 100 |
| 84410080_300 | Компенсатор КШA4_ 10x80 L300 h65 (80/80) | 80x10 | 1250 | 10 | 65 | 300 | 80 |
| 84410060_300 | Компенсатор КШA4_ 10x60 L300 h65 (60/60) | 60x10 | 1000 | 10 | 65 | 300 | 60 |
| 84405050_300 | Компенсатор КШA4_ 5x50 L300 h65 (50/50) | 50x5 | 630 | 5 | 50 | 250 | 50 |

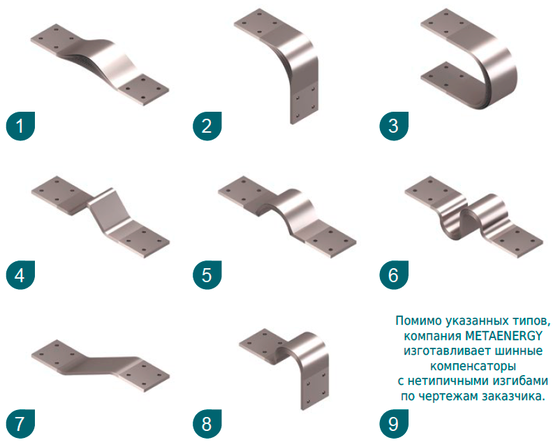

Типы шинных компенсаторов

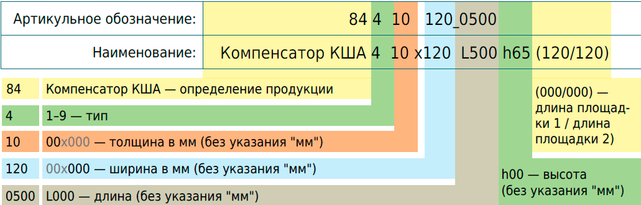

Правила обозначения компенсаторов шинных типа КШМ:
Например: КША с угловой зоной компенсации (конфигурация №4), длиной 500мм,
высота изгиба 65мм. Сечение компенсатора 10х120, контактные площадки по 120мм.
